Super Star 3900 (SS3900) Mikrofon Problem
 SS-3900 Mikrofon ElektronikEin bekanntes und viel diskutiertes Problem bei den Mikrofonen der neuen Super Star Serie ist das unbeabsichtigte Umschalten der Kanäle beim Betätigen der PTT-Taste. Dieser Fehler tritt aus Erfahrung nach einer gewissen Gebrauchsdauer auf. Es scheinen nicht alle Geräte betroffen zu sein. Hier gibt es einen Lösungsvorschlag, der bisher bei allen Funkgeräten mit diesem Fehler, geholfen hat. |
|

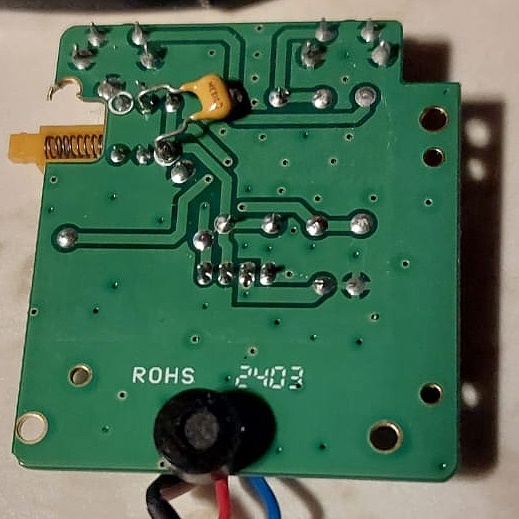

Wie bei allen mechanischen Schaltern, unterliegt auch die PTT Taste der Superstar einem Effekt der als Prellen bezeichnet wird. Das bedeutet, dass der Pegel des Signals beim Betätigen der Taste nicht unmittelbar auf Masse gezogen wird, sondern einem Übergangswiderstand unterworfen ist. An diesem Übergangswiderstand entsteht für kurze Zeit ein Spannungspegel, welcher der Auswerteelektronik des Funkgerätes einen Kanalwechsel der Up / Down Tasten vortäuscht. Dieser Effekt erhöht sich mit zunehmendem Verschleiß des Schalters und ist messbar. Um dies zu verhindern, sollte im Mikrofon ein 100nF Kondensator über die Kontakte der PTT-Taste gelötet werden. Das sorgt dafür, dass die Spannungsspitzen aufgrund des Prellens beim Betätigen der Taste gedämpft werden. Eine vergrößerte Darstellung, an welcher Position der Kondensator eingelötet werden muss findet sich hier. Der Durchgangsprüfer eines Multimeters erzeugt beim Betätigen der PTT über den Kontaktpins einen Signalton. |
